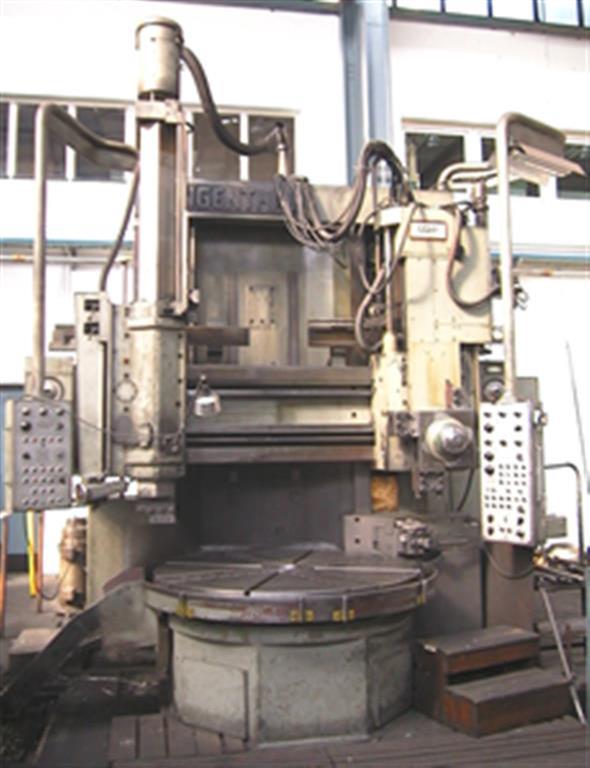

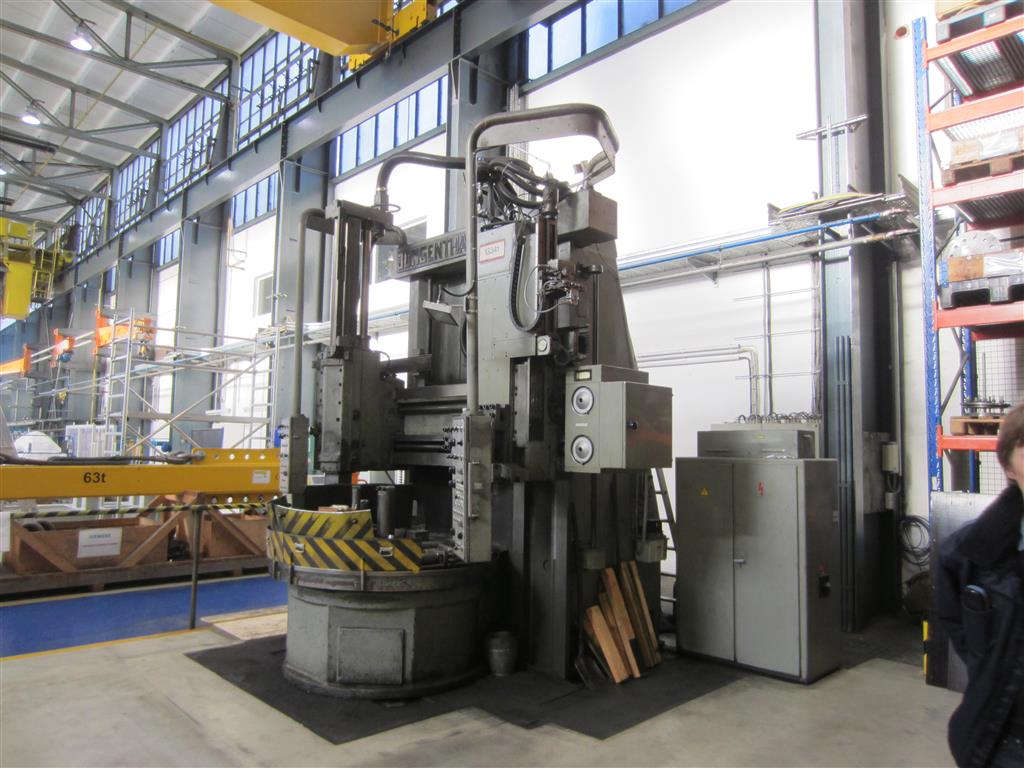

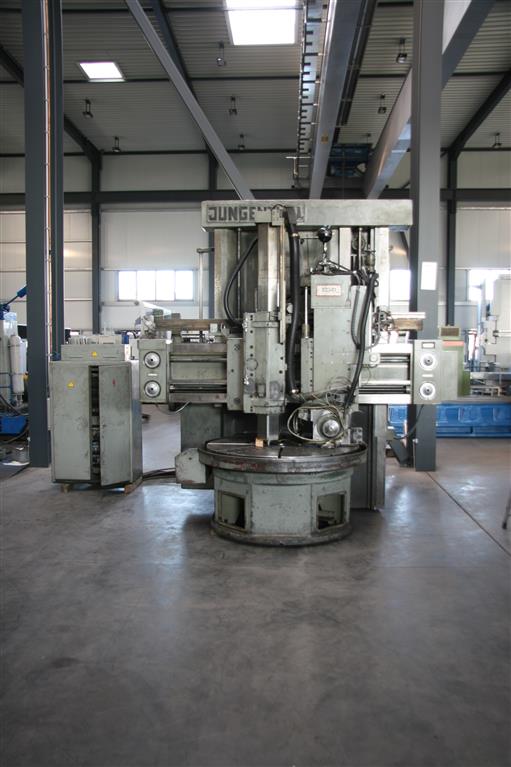

Karusselldrehmaschine - Doppelständer Jungenthal DK 1700 S

Angebot

Lagernummer:

0300710

Maschinenart:

Karusselldrehmaschine - Doppelständer

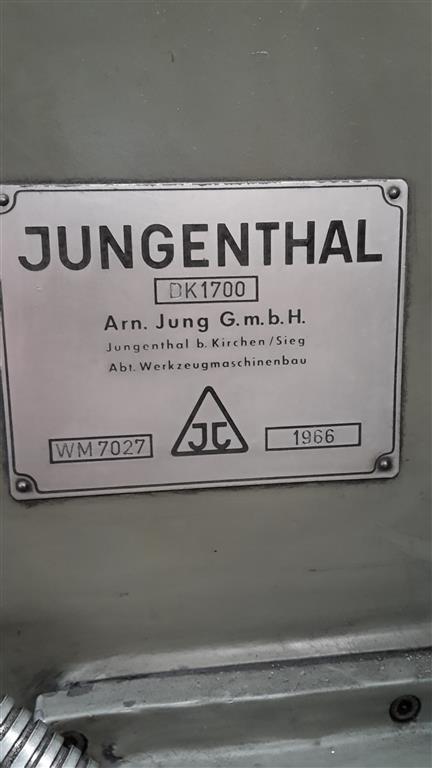

Fabrikat:

Jungenthal

Typ:

DK 1700 S

Baujahr:

1966

Steuerungsart:

konventionell

Ursprungsland:

Deutschland

Frachtbasis:

ab Standort, frei verladen

Lagerort:

Leipzig 5

Lieferzeit:

auf Anfrage

Preis:

Auf Anfrage

Technische Details

Tischdurchmesser:

- mm

Planscheiben Durchmesser:

1580 mm

Umlaufdurchmesser mit Seitensupport:

1700 mm

Umlaufdurchmesser:

max. 1700 mm

Drehdurchmesser:

1600 mm

Querbalkenverstellung:

1230 mm

gr. Bohrtiefe in einem Zug:

(rechter Drehsupport /right support) 740 mm

Planscheibendrehzahlbereich:

3,55 ... 180 / 18 step min-1

Vorschub:

0,063 ... 3,15 / 18 step mm/U

Entfernung Planscheibe/Werkzeugträger:

1715 mm

Höhe über Flur:

880 mm

Gesamtleistungsbedarf:

57,0 kW

Maschinengewicht ca.:

24,0 t

Raumbedarf ca.:

30,0 m²

Abmessungen Maschine:

6000 x 5000 x 5600 mm

Abmessungen Schaltschrank:

1200 x 800 x 1900 mm

Zusatzinformationen

Entfernung Planscheibe zum Quersupport 1550mm
Entfernung Mitte Planscheibe-Seitenschlitten min. 50mm

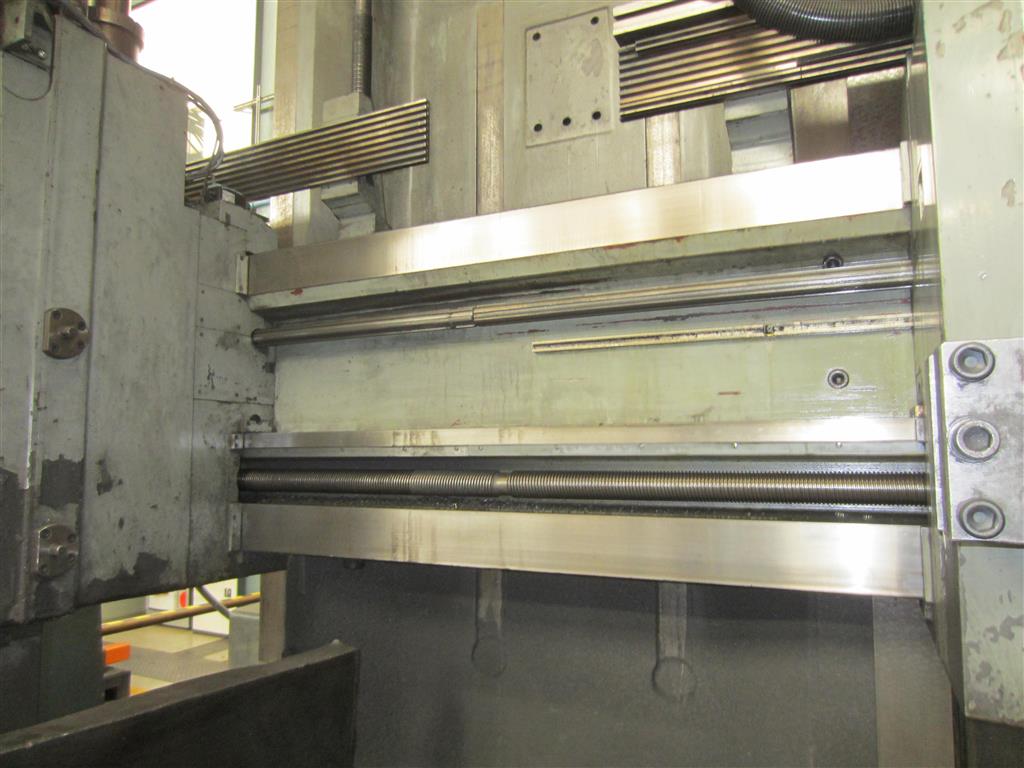

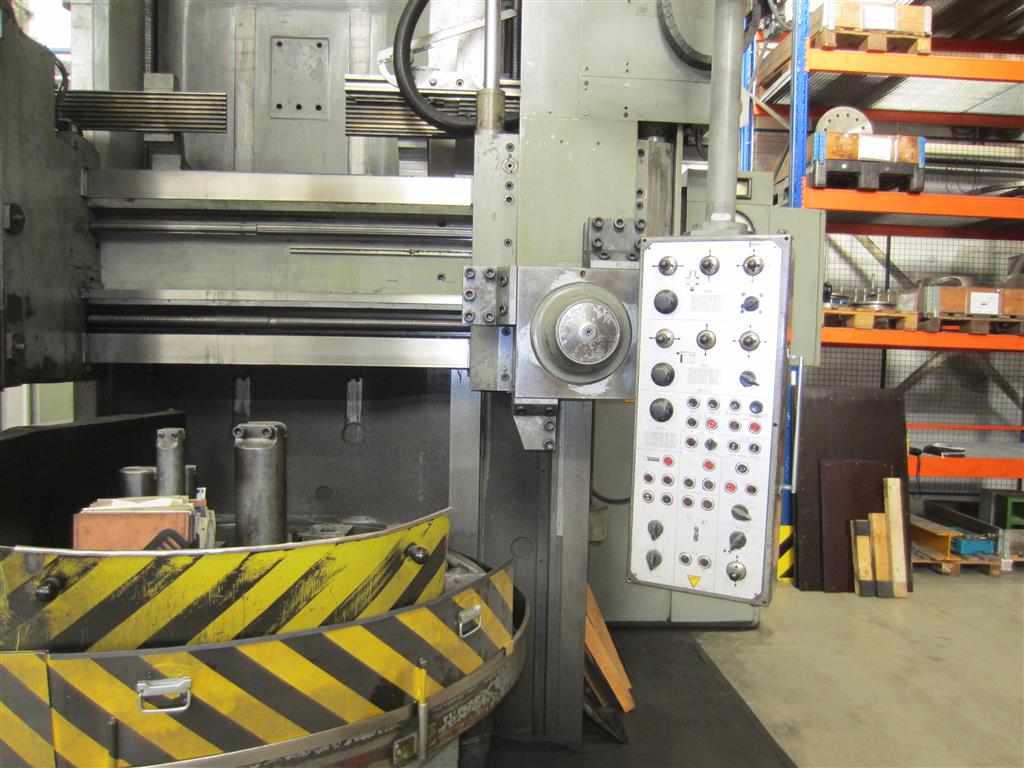

Schlitten:
Anzahl der Schlitten: 2 Stück, schwenkbar +/- 30°

Werkzeugschlitten rechts Stahlhalter für 4 Stähle (Querschnitt des Stahles = 40 x 40 mm) Meiselweg senkrecht/waagerecht: 940/780mm
Werkzeugschlitten links Stahlaufnahme fest installiert, Meiselweg senkrecht/waagerecht: 1530/810mm
Planscheibe:
Ø 1580 mm, mit 4 T-Nuten und 4 Stück Klauenkästen
Drehzahlen der Planscheibe:
3,55; 4,5; 5,6; 7,1; 9,0; 11,2; 14,0; 18,0; 22,4; 28,0; 35,5; 45,0; 56,0; 71,0; 90,0; 112,0; 140,0; 180,0 U/min
Eilbewegung der Schlitten:
am Querbalken - senkrecht: 1800 mm/min und waagerecht: 1800 mm/min
Geschwindigkeit des Querbalkens 800 mm/min
Ausstattung:
Kopiereinrichtung
Gewindeschneideinrichtung
Zubehör:
inkl. Spannbratzen/Spannklauen, Wechselräder, div. Werkzeughalter, Abstandshalter, uvm.
